管道CCTV检测

——



管道CCTV（Closed Circuit Television）检测，此于90年代中期引进国内用于管道内部状况及排水管道健康检测，它是国际上目前用于管道状况检测尤为先进和有效的手段。欧美等发达国家较已使用该方法作为排水管道健康检查及新建排水管渠的验收的有效手段。



管道CCTV检测是采用先进的CCTV管道内窥电视检测系统，在管道内自动爬行，对管道内的锈层、结垢、腐蚀、穿孔、裂纹等状况进行探测和摄像，同时记录管道内的目前状况，从而将地下隐蔽管线变为在电脑上可见的内部录像，方便管理部门根据管道状况作出最合理的管道处理方案，依据检测技术规程再进行评估，为制定修复方案提供重要依据。

管道CCTV检测

——



常见的CCTV检测设备主要由爬行器、主控制器、线缆盘和摄像头组成。

爬行器



有轮胎式和履带式；
连接在电缆尾部的爬行器内部装有马达，结构上为防水设计，可以在有水的管道内进行；
爬行器的头部安装了摄像头和灯光；
根据管径的不同，可选配不同直径大小的轮胎和爬行器相连。

主控制器



控制整个设备的运行与操作，包括硬件控制和软件控制；
主控制器面板上装有操作按钮和旋钮，用于控制摄像头、灯光和爬行器；
主控制器上的液晶显示器及鼠标和键盘还便于显示日期、时间、距离信息、标注字符；
主控制器上应有DVD刻录光盘，供刻录光盘存储资料使用。

线缆盘



安装有手摇柄，用于手动盘绕电缆于线缆盘上；
装有距离计数器，用于记录爬行器行进距离，确定管道缺陷位置，电缆端部与爬行器相连。

CCTV检测设备主要技术指标

——



项  目 技 术 指 标
图像传感器 ≥1/4″  CCD，彩色
灵敏度（最低感光度） ≤3 勒克斯（lux）
视角 ≥45º
分辨率 ≥640×480
照度 ≥10XLED
图像变形 ≤±5%
爬行器 电缆长度为 120 米时，爬坡能力应大于 5°
电缆抗拉力  ≥2kN
存储 录像编码格式：MPEG4、AVI；照片格式：JPEG

说明

——



为获得清晰、完整的CCTV检测录像，客观真实的反映管道运行状态，要求被检测管道清洗干净，且无积水（如无法断水作业的应尽量降低水位）。因此CCTV检测需注意如下事项：



（1）降水。一般采用充气式管塞，临时封堵待测管段的上、下游窨井。然后将待测管段内的积水用污水泵（泥浆泵）抽至下游管道。

（2）疏通。一般采用高压射水将管内淤泥、沉积物冲至管口，再用机械或人工清捞出淤泥，确保检测前管道干净，管道内壁无淤泥或垃圾等附着物。一般垃圾，软质稀泥等可采用高压射水方式清除；如遇到管道内有硬质结垢（如水泥浆块、变硬油脂等），需对管道采用物理牵引或其他专业疏通后，方可进行CCTV检测。

（3）临时排水。视现场情况确定临时排水的必要性，如果管道流量大，管网容量不满足CCTV检测条件的，须增加临时排水措施。（实际实践中很少采用）

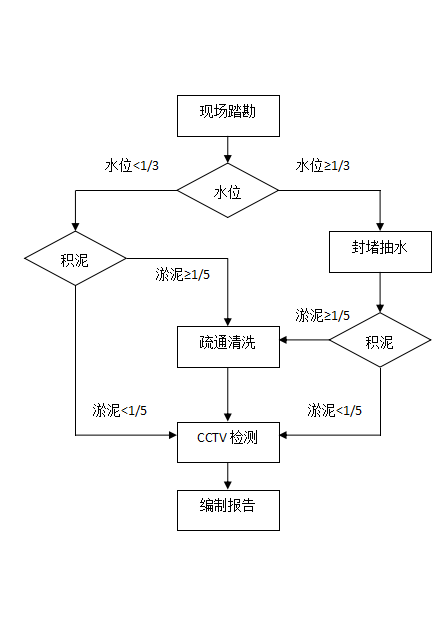

管道CCTV检测工程图

——
